2D-лидары: как работают «глаза» промышленной автоматизации

В мире автономных систем вопрос ориентации в пространстве стоит острее всего. Для того чтобы робот или беспилотный транспорт могли безопасно перемещаться, им необходимо в реальном времени получать точные данные об окружающей обстановке. Камеры фиксируют картинку, но не всегда корректно определяют расстояние, а ультразвуковые датчики имеют слишком малый радиус действия. Оптимальным балансом между скоростью, точностью и стоимостью сегодня обладает технология лазерного сканирования в одной плоскости. Речь идет об устройстве, которое стало стандартом де-факто в современной промышленности.

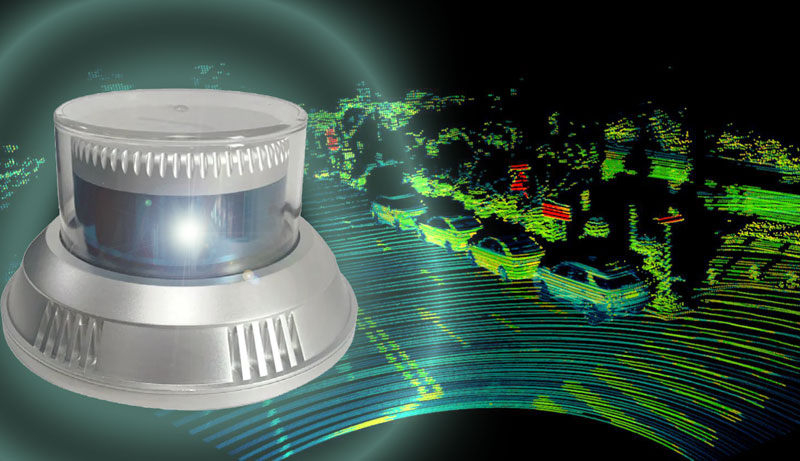

Принцип работы и устройство 2D лидара

В основе работы любого 2d lidar лежит метод Time-of-Flight (ToF), или времяпролетная методика. Устройство излучает короткие лазерные импульсы и замеряет время, за которое отраженный сигнал возвращается обратно к приемнику. Зная скорость света, электроника мгновенно вычисляет расстояние до препятствия.

Конструктивно такой лидар состоит из трех ключевых элементов:

• Лазерный излучатель: генерирует невидимый безопасный луч.
• Вращающийся механизм: поворачивает луч на 360 градусов (или в заданном секторе), обеспечивая круговой обзор.

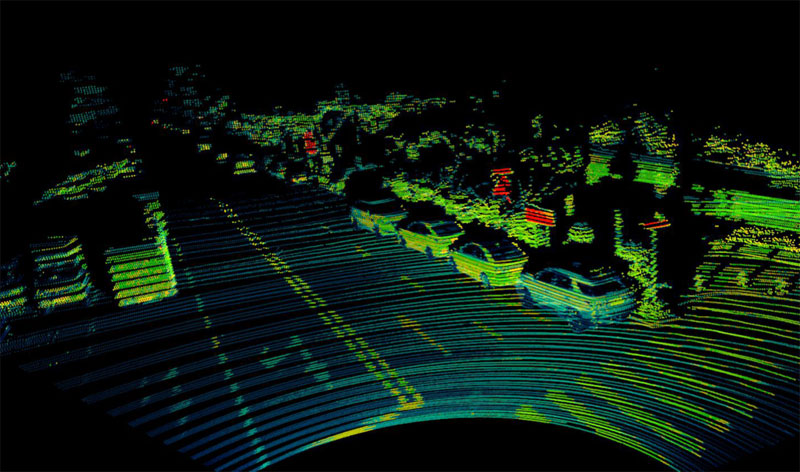

• Фотоприемник и процессор: улавливает отраженный сигнал и преобразует его в облако точек — набор координат (X, Y), описывающий контуры предметов.

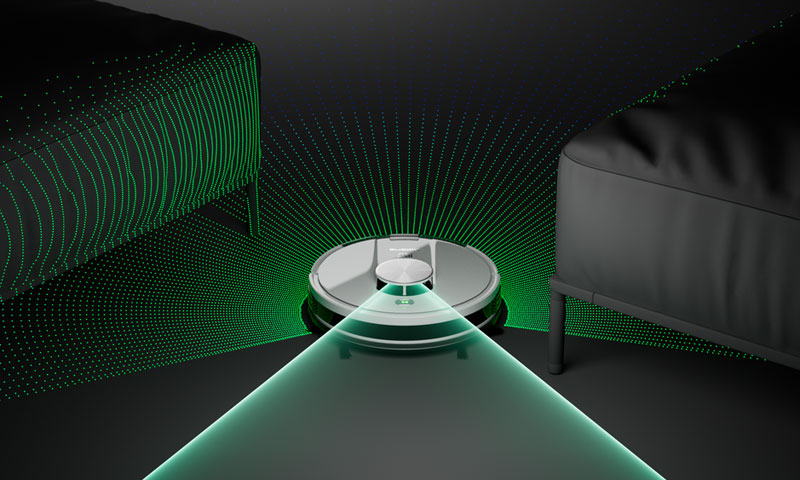

В отличие от 3D-аналогов, 2D-лидары работают в одной горизонтальной плоскости. Этого оказывается достаточно для большинства задач навигации по поверхности, контроля проемов или защиты периметра.

Ключевые преимущества для промышленности

Почему рынок так активно использует лидары 2D? Все дело в сочетании надежности и скорости обработки данных. По сравнению с визуальными системами, лазерное сканирование не зависит от уровня освещенности. В темном складе или под прямыми солнечными лучами датчик будет работать одинаково стабильно.

Среди основных технических преимуществ выделяют:

• Высокая частота обновления: современные модели способны совершать до 50–100 оборотов в секунду, что критически важно для отслеживания быстрых движений.
• Точность: погрешность измерения часто составляет всего несколько сантиметров на дистанции до 100 метров.
• Простота интеграции: данные в виде полярных координат легко обрабатываются контроллерами без тяжелых вычислений, характерных для компьютерного зрения.

Робототехника и логистика как главные драйверы

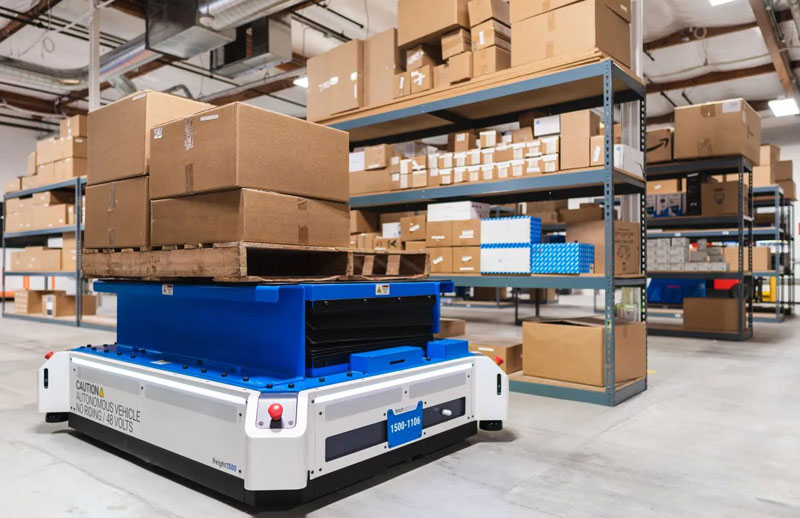

Основное применение 2D-лидаров сегодня сосредоточено в сфере автоматизации перемещений. В робототехнике эти датчики выполняют функцию первичной навигации. Промышленные AGV (автоматически управляемые тележки) и автономные мобильные роботы (AMR) используют их для построения карты помещения (SLAM) и локализации в пространстве.

В складской логистике такие сенсоры решают задачи безопасности. Они устанавливаются на штабелеры и погрузчики для защиты персонала в слепых зонах. Кроме того, технология позволяет автоматизировать зоны приемки товара: лидар сканирует габариты въезжающего транспорта или объем поступающих грузов, сверяя их с данными в системе управления.

Транспорт и охранные системы

За пределами заводских цехов лидары находят себя в сфере контроля доступа и городского транспорта. Например, на железнодорожных переездах или шлагбаумах парковок классические инфракрасные датчики часто срабатывают ложно из-за дождя или животных. Лазерный же дальномер формирует точную зону обнаружения по заданному контуру, игнорируя помехи.

В городской инфраструктуре 2D-лидары используются для подсчета пассажиропотока в общественном транспорте и анализа трафика. Установленные над дверным проемом или над проезжей частью, они фиксируют пересечение заданной линии, предоставляя статистику с точностью до 99%, что невозможно при использовании обычных видеокамер.

Ограничения и нюансы выбора

При всей своей эффективности у лидаров 2D есть физические ограничения. Поскольку сканирование происходит в одной плоскости, объекты, расположенные выше или ниже лазерного луча, остаются невидимыми. Если в зону движения робота попадет низкий порог или висящий кабель, система может его не заметить.

Поэтому при проектировании систем безопасности или навигации инженеры часто комбинируют 2D-лидары с дополнительными сенсорами:

• Ультразвуковыми датчиками для контроля ближней зоны;
• 3D-камерами для распознавания мелких препятствий;
• Инерциальными модулями (IMU) для стабилизации данных при движении по неровностям.

Заключение

2D-лидары давно перестали быть экзотикой и превратились в надежный промышленный инструмент. Это оптимальный выбор для задач, где требуется быстрое, точное и энергоэффективное сканирование пространства в условиях ограниченного бюджета. Будь то навигация складского робота, защита опасной зоны на производстве или автоматизация въездных групп — эта технология обеспечивает тот уровень предсказуемости и безопасности, который невозможно получить только за счет камер или радаров. По мере удешевления компонентов проникновение лазерных систем в бытовую робототехнику и сервисные службы будет только расти.
